在工業生產場景中，壓縮空氣作為“無形動力源”，貫穿機械加工、自動化生產、氣動設備驅動等多個核心環節，而車間壓縮空氣管道的安裝質量，直接決定了用氣效率、設備壽命與生產安全性。不少企業在實際運營中常面臨氣壓不穩、能耗過高、管道泄漏、維護頻繁等問題，根源多在于安裝環節的布局不合理、施工不規范、驗收不到位。本文結合工業安裝實操經驗，從布局規劃、管材選型、規范施工、試壓驗收四大核心維度，拆解車間壓縮空氣管道安裝的全流程要點，幫助企業破解用氣痛點，打造高效、穩定、節能的壓縮空氣輸送系統。

一、安裝前準備：布局規劃是基礎，精準規避后期隱患

車間壓縮空氣管道安裝的成功，始于科學的前期規劃。多數企業后期出現的“用氣不均”“局部壓力不足”等問題，往往是布局階段缺乏統籌導致的。布局規劃需圍繞“適配生產需求、優化輸送路徑、降低能耗損失”三大核心目標，重點關注以下要點：

（一）需求調研：明確用氣核心參數

在布局前，需全面梳理車間生產需求：一是統計用氣設備的數量、分布位置及單個設備的額定壓力、耗氣量，確定管道系統的設計壓力（通常車間壓縮空氣管道設計壓力不低于0.8MPa，預留10%-20%余量）；二是判斷用氣負荷特性，區分連續用氣設備（如流水線氣動工具）與間歇用氣設備（如氣動夾具），避免因峰值負荷導致壓力驟降；三是明確特殊需求，如食品、醫藥車間需滿足潔凈級要求，高溫車間需考慮管道耐熱性，潮濕環境需強化防銹防腐設計。

（二）路徑規劃：縮短距離+減少阻力

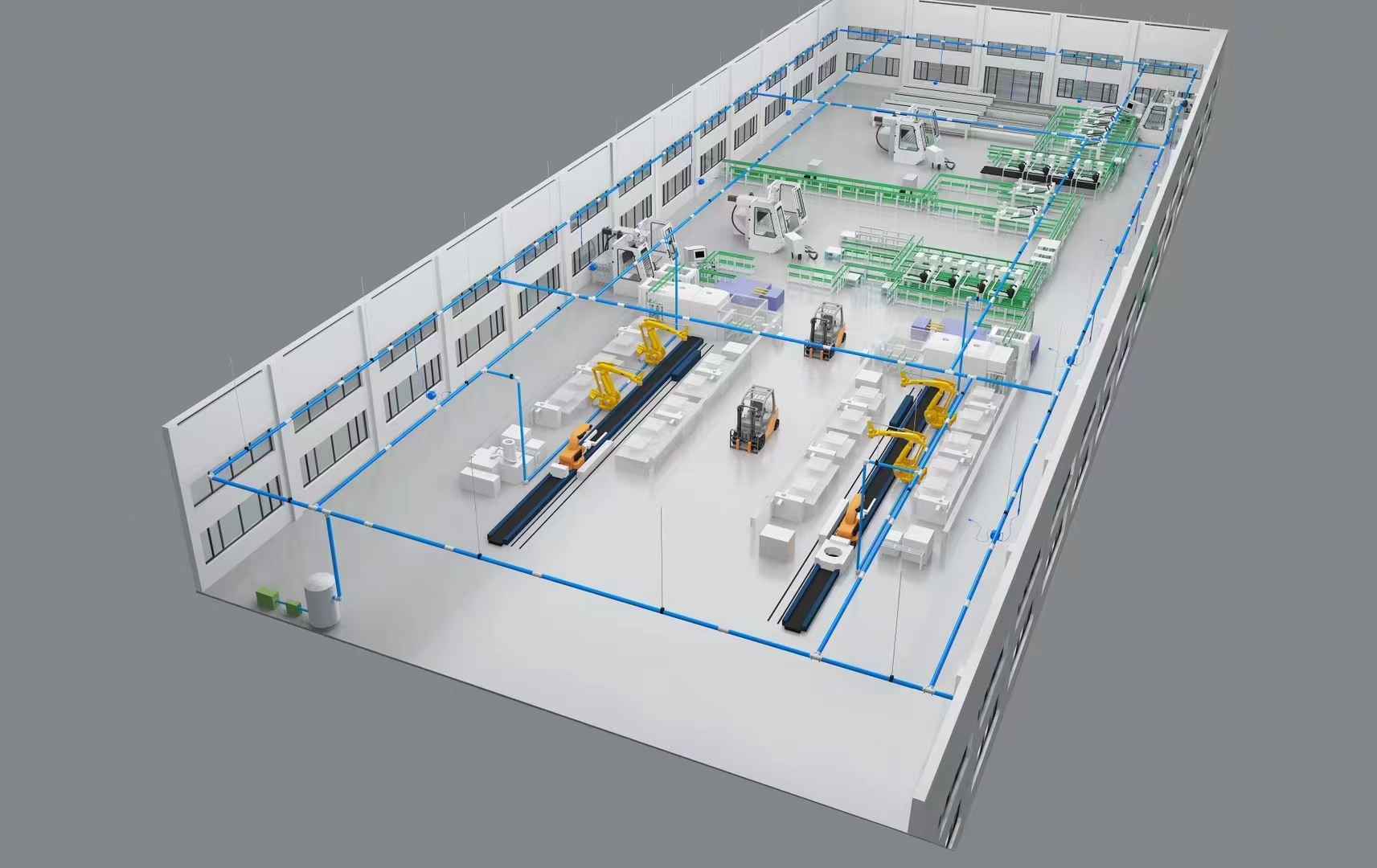

管道路徑設計需遵循“最短路徑、最少彎頭”原則，優先沿車間立柱、墻面敷設，避開設備檢修通道、消防通道及高溫、腐蝕區域。對于大型車間，建議采用“主干管+分支管”的樹形布局，主干管沿車間長邊敷設，分支管垂直于主干管向設備區域延伸，確保各用氣點壓力均衡。同時，需合理設置彎頭、三通等管件，優先選用大曲率半徑彎頭，減少局部阻力；分支管與主干管連接處需采用45°斜接，避免垂直對接導致的氣流沖擊。

（三）附屬設施布局：提前預留安裝空間

布局階段需同步規劃儲氣罐、干燥機、過濾器、排水閥等附屬設施的位置：儲氣罐應靠近空壓機出口，起到穩壓、緩沖的作用，容積需根據車間最大耗氣量計算（通常按10-15分鐘的最大耗氣量選型）；干燥機與過濾器需緊鄰儲氣罐，確保壓縮空氣露點達標（一般車間要求露點≤-20℃，精密設備車間需≤-40℃）；排水閥應設置在管道最低點、主干管末端及儲氣罐底部，便于排出冷凝水，避免水分腐蝕管道或影響設備運行。

二、管材選型：適配車間環境，兼顧耐用性與經濟性

管材是壓縮空氣管道的核心載體，其材質、壁厚直接影響管道的耐壓性、抗腐蝕性及氣流輸送效率。目前車間常用的壓縮空氣管道材質包括碳鋼、不銹鋼、鋁合金等，不同材質的適配場景與特性差異顯著，需結合車間環境與需求科學選型：

（一）主流管材特性對比與選型建議

碳鋼管道：價格低廉、抗壓性強，但耐腐蝕性差，長期使用易生銹，產生的鐵銹顆粒會污染壓縮空氣，堵塞氣動設備噴嘴，適用于干燥、無腐蝕、對空氣質量要求較低的粗放型車間（如重型機械加工車間），但需定期做防腐處理（如刷防銹漆、鍍鋅）。

不銹鋼管道：耐腐蝕、潔凈度高，適用于食品、醫藥、電子等對空氣質量要求嚴格的車間，且使用壽命長（通常可達20年以上），但成本較高，安裝時需采用氬弧焊焊接，施工周期較長。

鋁合金管道：兼具輕量化、耐腐蝕、易安裝、低阻力等優勢，是目前主流的高效管材選擇。其重量僅為碳鋼管道的1/3，安裝時無需焊接，采用快速接頭連接，施工效率提升50%以上；內壁光滑無毛刺，氣流阻力小，可降低空壓機能耗8%-15%；同時具備良好的抗腐蝕性能，適配潮濕、多塵等復雜車間環境，廣泛應用于汽車制造、電子裝配、自動化生產線等場景。

（二）管材壁厚與管徑選型要點

管材壁厚需根據設計壓力與管道直徑計算，遵循《工業金屬管道工程施工規范》（GB 50235-2010）要求：對于設計壓力0.8-1.0MPa的車間管道，DN25以下管徑選用壁厚≥2.0mm的管材，DN50以上管徑選用壁厚≥3.0mm的管材，確保管道抗壓強度。管徑選型需結合流量與流速，壓縮空氣在主干管的流速建議控制在8-12m/s，分支管流速控制在10-15m/s，流速過高會增加阻力損失，過低則會導致管道直徑過大，增加安裝成本。可通過公式“管徑D=√(4Q/(πv×3600))”（其中Q為流量m³/h，v為流速m/s）計算適配管徑，例如車間最大耗氣量為100m³/h，主干管流速取10m/s，則管徑約為DN50。

三、規范施工：細節決定質量，把控安裝核心環節

施工階段是確保管道系統穩定運行的關鍵，任何一個細節疏忽都可能導致泄漏、壓力損失等問題。需嚴格遵循施工規范，從管道切割、連接、固定到冷凝水排放、保溫處理等環節，逐一把控質量：

（一）管道切割與預處理

管道切割需采用專用工具（如鋁合金管道用旋轉切管器，碳鋼管道用砂輪切割機），確保切口平整、無毛刺、無變形，避免因切口不平整導致連接密封不嚴。切割后需對管道內壁進行清理，去除鐵屑、油污等雜質，尤其是不銹鋼和鋁合金管道，內壁雜質會影響氣流潔凈度，甚至劃傷密封件。對于碳鋼管道，切割后需及時涂刷防銹底漆，防止生銹。

（二）管道連接：密封+牢固雙保障

不同管材的連接方式不同，需確保連接牢固、密封可靠：

碳鋼管道：采用焊接或法蘭連接，焊接時需選用匹配的焊條，焊縫需飽滿、無氣孔、無夾渣，焊接后進行壓力試驗，確保無泄漏；法蘭連接時，墊片需選用耐高壓、耐腐蝕的材質（如氟橡膠墊片），螺栓緊固時采用對角均勻緊固的方式，避免受力不均導致密封失效。

鋁合金管道：采用快速接頭連接，連接前需檢查接頭密封圈是否完好，管道端面是否清潔，插入接頭后確保卡箍鎖緊到位，可通過手拉管道確認連接牢固，這種連接方式無需焊接，安裝效率高，且后期便于拆卸維修。

不銹鋼管道：優先采用氬弧焊焊接，焊接時需保護管道內壁，避免氧化產生焊渣，焊接后進行酸洗鈍化處理，增強耐腐蝕性。

（三）管道固定與走向優化

管道固定需采用管卡、支架等配件，支架間距需根據管徑大小合理設置：DN25以下管道支架間距≤1.5m，DN50-DN100管道支架間距≤2.0m，DN100以上管道支架間距≤2.5m，避免管道因自重下垂或振動導致接口松動。支架安裝時需保持水平或垂直，與管道接觸處可加裝橡膠墊，減少振動產生的噪音。同時，管道走向需設置一定坡度（建議坡度為1‰-3‰），坡向排水閥或儲氣罐，便于冷凝水順利排出，避免積聚在管道內。

（四）冷凝水排放與雜質過濾

冷凝水是壓縮空氣管道運行中的常見問題，若排放不及時，會導致管道腐蝕、氣動設備故障。除了在管道最低點設置排水閥外，還需在主干管末端、分支管起點等位置加裝自動排水器，實現冷凝水實時排放。對于對空氣質量要求較高的車間，需在用氣設備前端加裝三級過濾器（前置過濾器、精密過濾器、活性炭過濾器），分別去除水分、油霧、粉塵等雜質，確保壓縮空氣露點≤-20℃，油含量≤0.01mg/m³，滿足設備運行需求。

（五）管道保溫處理

若車間環境溫度較低（低于5℃）或管道靠近高溫設備，需對管道進行保溫處理，選用巖棉、聚氨酯等保溫材料，厚度根據環境溫度確定（一般為20-50mm）。保溫層外需包裹鋁箔布，防止受潮脫落。保溫處理可避免管道內壓縮空氣因溫度變化產生冷凝水，同時減少能量損失，降低空壓機運行負荷。

四、試壓驗收：全面檢測性能，確保安全投用

管道安裝完成后，需通過嚴格的試壓驗收的環節，排查泄漏、壓力損失等問題，確保管道系統符合設計要求，方可投入使用。試壓驗收分為水壓試驗和氣壓試驗兩種，車間壓縮空氣管道建議采用氣壓試驗，更貼近實際使用工況。

（一）試壓前準備工作

試壓前需完成以下準備：一是檢查管道連接部位（接頭、焊縫、法蘭等）是否安裝到位，閥門是否處于關閉狀態，排水閥、排氣閥是否暢通；二是拆除管道上的壓力表、流量計等精密儀表，避免試壓壓力過大損壞儀表；三是在管道最高點設置排氣閥，最低點設置排水閥，便于試壓時排出空氣和冷凝水；四是準備試壓設備（如空壓機、壓力表），壓力表量程需為試驗壓力的1.5-2.0倍，精度等級不低于1.6級，確保測量準確。

（二）氣壓試驗流程與標準

1. 緩慢升壓：啟動空壓機向管道內充氣，升壓過程需緩慢進行，先升至試驗壓力的50%（約0.4MPa），保持10分鐘，檢查管道有無明顯泄漏、變形；無異常后繼續升壓至試驗壓力的80%（約0.64MPa），再保持10分鐘，再次檢查；最后升至設計壓力的1.15倍（約0.92MPa），保持30分鐘。

2. 泄漏檢測：試驗壓力下，采用肥皂水涂抹管道連接部位、焊縫等易泄漏處，觀察是否產生氣泡，若有氣泡則說明存在泄漏，需標記位置并停機泄壓，進行修復后重新試壓。

3. 壓力降檢查：30分鐘保壓后，記錄壓力表讀數，壓力降不得超過試驗壓力的1%，且不得出現可見變形，視為試壓合格。

4. 泄壓排氣：試壓合格后，緩慢打開排氣閥泄壓，泄壓速度控制在0.1MPa/min以內，避免壓力驟降導致管道振動。

（三）驗收核心指標與文檔留存

驗收時需重點核查以下指標：一是管道無泄漏，連接部位、焊縫等無氣泡產生；二是壓力損失符合要求，在設計流量下，主干管壓力損失≤0.05MPa/100m，分支管壓力損失≤0.1MPa/100m；三是壓縮空氣品質達標，露點、油含量、粉塵粒徑等符合車間生產要求；四是管道固定牢固，無松動、下垂現象，振動噪音≤85dB。驗收合格后，需留存完整的技術文檔，包括管道布局圖、管材合格證、施工記錄、試壓報告等，便于后期維護檢修。

五、常見用氣痛點破解與后期維護建議

（一）常見痛點及解決方案

1. 氣壓不穩：多因布局不合理、管徑偏小或儲氣罐容積不足導致。解決方案：優化管道布局，增大主干管管徑，更換更大容積的儲氣罐，在用氣高峰區域加裝穩壓閥。

2. 管道泄漏：主要是連接部位密封不嚴、焊縫質量不佳或管材老化導致。解決方案：定期檢查接頭、焊縫等部位，更換損壞的密封圈或焊條，對老化管道進行更換，泄漏嚴重時可采用帶壓堵漏技術臨時處理。

3. 冷凝水積聚：因排水閥堵塞、管道坡度設置不當或保溫不到位導致。解決方案：定期清理排水閥，調整管道坡度，加強保溫處理，加裝自動排水器，確保冷凝水及時排出。

4. 能耗過高：源于管道阻力過大、泄漏嚴重或空壓機選型不當。解決方案：選用內壁光滑的鋁合金管道，減少彎頭、三通等管件，及時修復泄漏點，根據實際耗氣量優化空壓機運行參數，采用變頻空壓機降低能耗。

（二）后期維護管理要點

管道系統投用后，需建立定期維護制度：一是每日檢查排水閥運行情況，清理過濾器濾芯，記錄壓力表讀數；二是每周檢查管道連接部位、支架是否松動，對振動較大的區域加裝減震裝置；三是每月對管道進行全面泄漏檢測，采用超聲波泄漏檢測儀排查隱蔽泄漏點；四是每年進行一次全面試壓檢測，檢查管道壁厚、腐蝕情況，對老化配件進行更換；五是根據車間生產調整，及時擴展或改造管道系統，確保適配用氣需求變化。

結語

車間壓縮空氣管道安裝是一項系統工程，從前期布局規劃到后期試壓驗收，每個環節都直接影響用氣效率與生產安全性。企業需結合自身生產需求，科學選型管材，嚴格遵循施工規范，通過精準布局減少阻力損失，通過規范施工杜絕泄漏隱患，通過嚴格驗收確保性能達標。同時，建立完善的后期維護制度，及時破解用氣痛點，才能讓壓縮空氣管道系統持續穩定運行，為車間高效生產提供可靠保障。如果您在管道安裝過程中遇到具體問題，可隨時咨詢專業技術團隊，獲取定制化解決方案。
